Modellprojekt
Membranfiltration
Die Verbandskläranlage des AZV Bondorf-Hailfingen liegt in der engeren Schutzzone eines regional bedeutsamen Trinkwasserschutzgebietes. In den Sommermonaten führt der Kochhartgraben erst nach der Kläranlage Wasser und infiltriert danach in den Untergrund.
Aufgrund dieser besonderen Situation, der geologischen Verhältnisse und des Grundwasserschutzes stellte die Genehmigungsbehörde bezüglich des Phosphorgehaltes, der abfiltrierbaren Stoffe und der Hygienisierung erhöhte Anforderungen an die Einleitung.
Zur Erfüllung der erhöhten Anforderungen kamen
- eine Abwasserfiltration [Einschicht-/Mehrschichtfiltration] in Kombination mit einer UV-Entkeimung alternativ
- eine Membranfiltration
in Betracht. In Abstimmung mit der Wasserwirtschaftsverwaltung wurde die Variante Membranfiltration planerisch vertieft und ein öffentlicher Teilnahmewettbewerb ausgeschrieben. Drei Fachfirmen konnten Versuche im halbtechnischen Maßstab durchführen.
Umsetzung

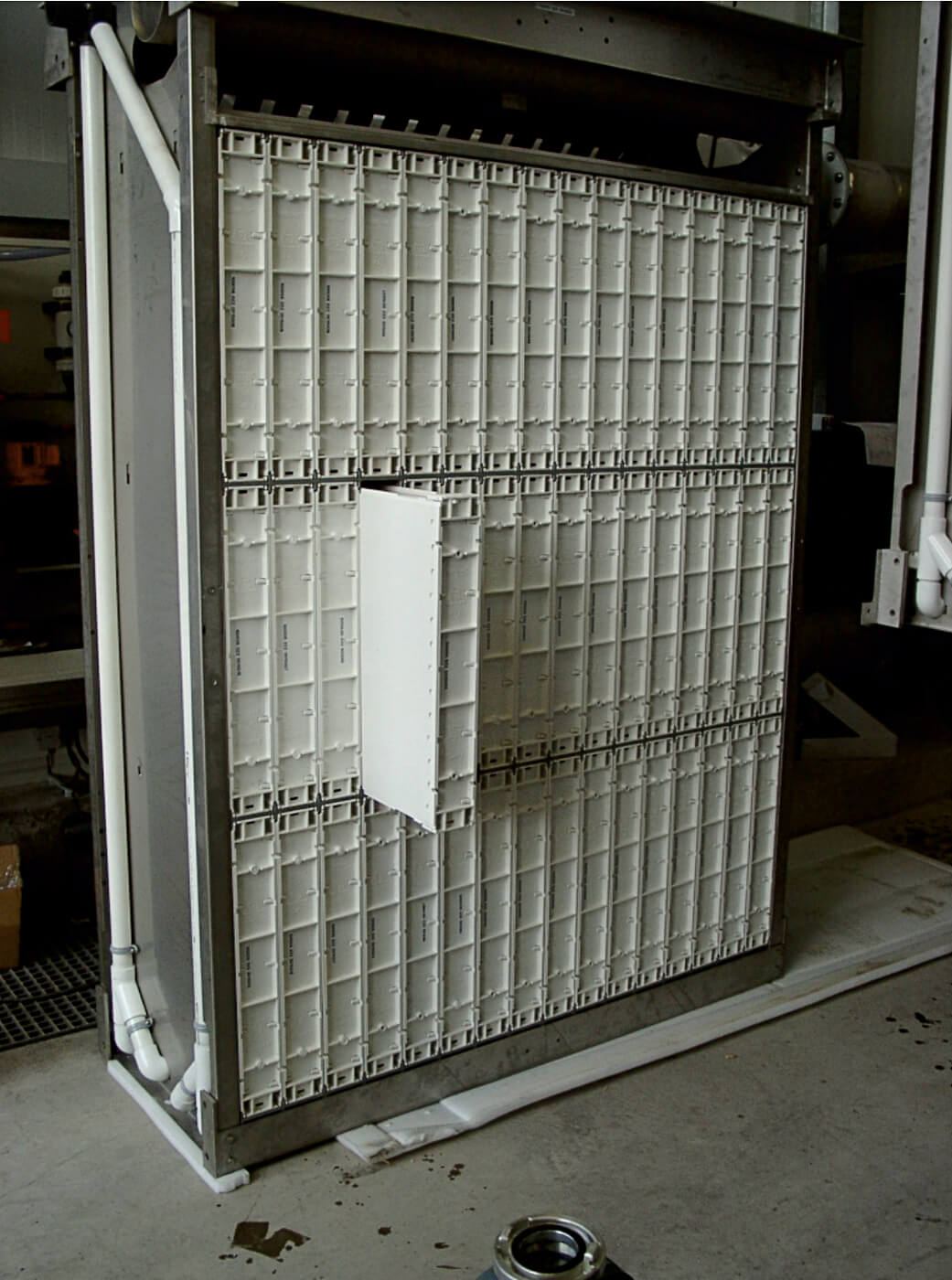

In komplexen Umbauarbeiten wurde zuvor eine einstraßige Systemanlage erfolgreich zu einer mehrstraßigen Kläranlage umgebaut. Im Gegensatz zu realisierten Membranfiltrationen in Nordrhein-Westfalen wurde bundesweit erstmals eine Membranfiltration im Anschluss an eine Nachklärung mit einer Gesamtmembranfläche von rd. 7560 m² gebaut. Weitere Informationen können der Publikation „Siedlungswasser- und Siedlungsabfallwirtschaft Nordrhein-Westfalen“, Band 1, „Membrantechnik für die Abwasserreinigung“, entnommen werden.
Die Lage in einem Heilquellenschutzgebiet war Anlass für die Realisierung einer weiteren Membranfiltrationsanlage.
Weitere
Modellprojekte ...
Wir bringen Projekte voran! Unabhängige Beratung, kompetente Planung und effektive Betreuung, dafür steht ISW seit über 30 Jahren. Die hier vorgestellten Modellprojekte sollen Ihnen einen Einblick in die Bandbreite unserer Tätigkeit geben.
Aktuelles
Erneuerung der Nachklärbeckenräumer
Freiflächenphotovoltaikanlage
HRB Oberwiesen Süd Baubeginn
Erneuerung der Nachklärbeckenräumer
Auf der Kläranlage Pflegelberg gibt es drei Nachklärbecken mit einem Durchmesser von 43 m. Diese waren mit Unterwasserräumern mit mittigen Antrieben ausgerüstet. Im Zuge der Erneuerung der Räumertechnik wurden vorab umfangreiche Betonsanierungen durchgeführt. Bei der Ersatzbeschaffung bestand bezüglich des Räumerlaufwerkes die Herausforderung in nur 22 cm breiten Beckenkronen. Die bisherigen Erfahrungen bei Sommer- und Winterbetrieb bestätigen die Entscheidung für Rundräumer mit Zwangsantrieb über Schiene und Zahnstange voll.
Freiflächenphotovoltaikanlage
Auf der Grundlage einer Machbarkeitsstudie durften wir auf der Kläranlage Schömberg eine Freiflächenphotovoltaikanlage mit einer Leistung von 20 kWp umsetzen. Die PV-Anlage wurde im September 2018 gebaut und im Oktober 2018 in Betrieb genommen. Wie der Praxisbetrieb bisher zeigt, ist die Anlagenleistung bedarfsgerecht gewählt und damit sichergestellt, dass eine Einspeisung in das EVU-Netz grundsätzlich nicht erfolgt. Vorrang hat der Eigenverbrauch für den Kläranlagenbetrieb. Die 66 Einzelmodule verfügen über eine Leistungsüberwachung und sind in Südausrichtung mit einer Neigung von 20° aufgestellt.
HRB Oberwiesen Süd - Baubeginn
Bei der Gemeinde Bodelshausen wird mit finanzieller Unterstützung durch das Umweltministerium erstmals in Baden-Württemberg eine Konzeption mit 14 dezentralen Hochwasserschutzmaßnahmen umgesetzt.
Das kleinste Hochwasserrückhaltebecken [HRB] hat ein Volumen von 665 m³, das größte 3200 m³. Beim HRB Oberwiesen Süd werden derzeit 2460 m³ realisiert. Nach Fertigstellung aller Schutzmaßnahmen steht ein Rückhaltevolumen von rd. 20000 m³ zur Verfügung, ausgelegt auf ein HQ100. Die Verdolung des Krebsbaches muss innerorts zu Beginn rd. 5400 l/s und durch Seitenzuflüsse am Ende rd. 13000 l/s abführen können. Hierfür sind ergänzend auf rd. 400 m komplexe Aufweitungen erforderlich. Die Investitionskosten betragen rd. 7,1 Mio Euro.
